交流接触器想要吸合。首先要确定交流接触器的线圈电压是多少？交流接触器的线圈电压有24V，110V，220V, 380V 。只需要提供线圈上的名牌标记的电压相同就可以。
如果是电路故障还需要检测电压线圈是否良好，如果充电以后交流接触器线圈两端的电压与交流接触器名牌上的值一致。但是接触器不吸合。则接触器线圈损坏！

文章插图
nxc-18交流接触器接线原理？

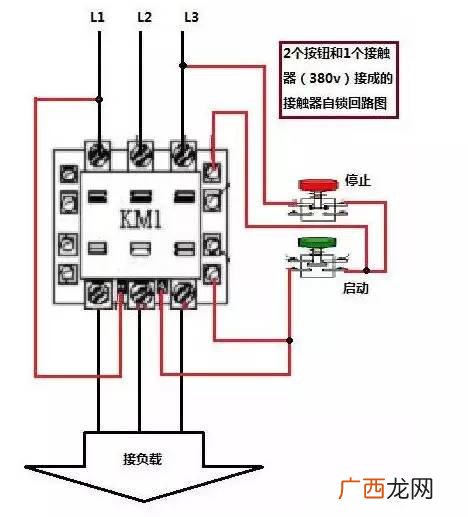

接线方法：

1、可以观察一下交流接触器有8个点，,3路输入，3路输出，同时还有两个控制点，将电线从输出点的一个端子再接到控制点上面。
【交流接触器工作原理及接线方法,nxc-18交流接触器接线原理？】

2、首先准备三根电线，并将这三根电源线分别从接触器的l1和l2、l3端接进，之后再从 t1、 t2、 t3端接出，这样就形成了一个主电路。

3、接下来从l1引出一根线，要连接到触点的一端，接下来再启动按钮的另外一端，从这一端出来，与线圈 al 、 a2,l2和l3相连接。

工作原理：

1、因为交流接触器有不同的类型，比如有一种是电磁式的，还有一种是真空式的，两种不同的型号，工作原理也会有所不同。

2、如果选择的是电磁式的交流接触器，它的结构主要有电磁，还有灭弧，包括触点以及其他的部分组成。其中的电磁主要就是由线圈还有铁芯组成，能够控制触点的开和关。除此以外还有灭弧系统，能够保证，万一发生了短路，从而能够断开电路，并且产生的电弧，避免对触点造成损伤。

3、如果选择的是真空交流的接触器，它的主要介质就是真空，不是其他什么特定的物质。当线圈接通电源的时候，真空管子臂力作用之下就能够闭合，当断开电源的时候，就能够断开。
