OCL电路是一种直接耦合的音频放大器，电压放大与功率放大之间直接耦合，负载与功放级之间直接耦合，电源为正负对称双电源。末极功放是两个互补对称的NPN功放管和PNP管，在音频信号输入时，分别在正负半周轮流导通工作，就是推挽原理。前级和其他三极管放大器工作一样。

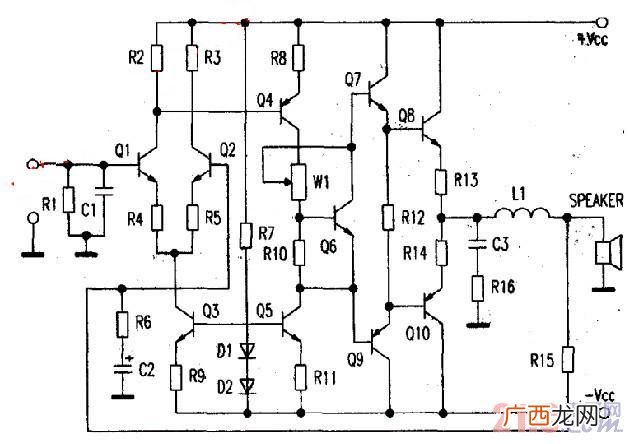

文章插图
ocl和otl公式的区别？
一、性质不同 1、OCL：省去输出端大电容的功率放大电路，省去了输出电容，使系统的低频响应更加平稳。
2、OTL：一种没有输出变压器的功率放大电路。二、优缺点不同 1、OCL优缺点：
（1）优点是省去了输出电容，使系统的低频响应更加平滑。
（2）缺点是必须用双电源供电，增加了电源的复杂性。
2、OTL优缺点：
（1）优点是只需要一组电源供电。
（2）缺点是需要能把一组电源变成了两组对称正、负电源的大电容；低频特性差。三、作用不同 1、OCL作用：电路连成射极输出器的形式，放大器的输入电阻高，输出电阻低，解决了负载电阻与放大器电路输出电阻的配合问题。
【OCL电路工作原理,ocl和otl公式的区别？】 2、OTL作用：采用互补对称电路（NPN ， PNP参数相同，互补对称，为辐射跟随配置，串联，中间两管的发射极为输出），具有输出电容，单电源，电路轻便可靠。来源：-OCL 来源：-OTL电路
