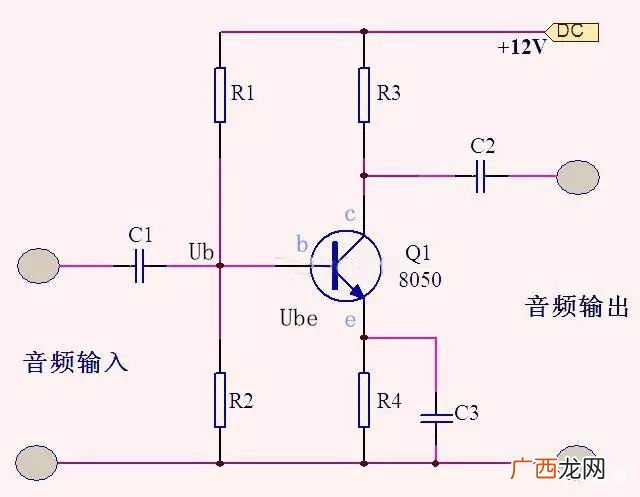

1、上偏置电阻和下偏置电阻。分压式偏置电路中，R1称为上偏置电阻，R2称为下偏置电阻，虽然基极电流通过上偏置电阻R1构成回路，但是R1和R2分压后的电压决定了VT1基极电压的大小，在三极管发射极电阻R4阻值大小确定的情况下，也就决定了基极电流的大小，所以R1和R2同时决定VT1基极电流的大小。
2、分析基极电流大小的关键点。分析分压式偏置电路中三极管基极电流的大小时要掌握：Rl和R2对直流工作电压+V分压后，将电压加到三极管基极，该直流电压的大小决定了该管基极直流电流的大小，基极直流电压大基极电流大，反之则小。

文章插图
请问三极管偏置电路，电阻怎么求？
【三极管偏置电路的原理及接法,请问三极管偏置电路，电阻怎么求？】R2R3是三极管的上偏流、下偏流电阻，用在分压式固定偏置电路中。这个电路中R2=47K，R3=6.2K，他们是根据下面的关系式确定的：VB=VCC×R3/(R2+R3)，其中VB是三极管基极对地电压；VCC是电源电压。就是这么求出来的。
