UG中的变化的扫掠如何使用,ug怎么扫掠出发尖？ _生活知识

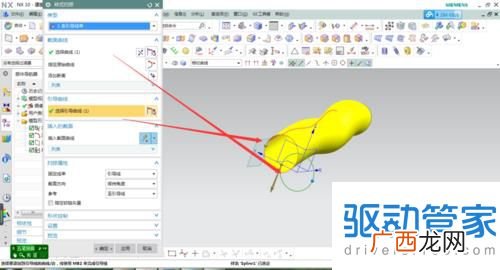

点击扫掠命令，然后选择引导曲线，在选择你之前画的多个截面，最后确认就好了，电脑生成扫掠图形。
使用变化扫掠命令，可通过沿路径扫掠横截面（截面的形状沿该路径变化）来创建体。可以执行以下操作：扫掠重合、相切或垂直于其他曲线和面的面。添加辅助截面以在特定的位置改变尺寸。

文章插图
ug怎么扫掠出发尖？
可以啊！你用倒斜角命令里面的非对称倒角功能就可以做到的，比如直径50高100的圆柱体，在非对称的距离1输入直径50的半径， “就是25” ，距离2里面输入想要的锥度长度，然后点击确定，要是报警的话那你就点击反向，再点击确定，这样就OK 啦。
ug扫掠怎么定义参考坐标系？
1、首先打开UG8.0软件，先创建一个加工模型，依此为例，进入加工模块。

2、要进入加工步骤，首先要创建加工坐标系，也就是机床的坐标系，点击屏幕左侧：工序导航器，进入几何视图模式。

3、点击：MCS-MILL坐标系前的加号，然后双击此坐标系，进入机床坐标系设置对话框。

4、在机床坐标系设置中，点击CSYS对话框，进入CSYS坐标系设置界面。

5、类型选择：动态，参考坐标系选择：绝对—显示部件，然后点击：指定方位操控器按钮，进入方位坐标系对话框。

【UG中的变化的扫掠如何使用,ug怎么扫掠出发尖？】6、在对话框中，输出坐标系中Z向距离设为65 ，这个距离为到模型底部到上平面的距离，即我们加工坐标在模型最高面，其他默认，设置完点击确定。

7、然后返回到机床坐标系对话框，在安全平面设置中，选择：平面，点击进入平面设置对话框。

8、点击模型的上平面，安全距离设置为5 ，这个距离是我们加工编程时的安全刀距，不用设置太大。全部设置完成之后，加工坐标系就全部创建完成了。
