全加器逻辑：全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283 。

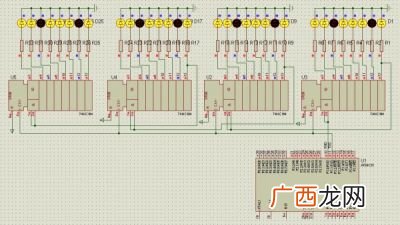

文章插图
全加器真值表原理分析？
全加器英语名称为full-adder，是用门电路实现两个二进制数相加并求出和的组合线路，称为一位全加器。一位全加器可以处理低位进位，并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283 。

一位全加器(FA)的逻辑表达式为：

S＝A⊕B⊕Cin；Cout＝AB＋BCin＋ACin，其中A,B为要相加的数，Cin为进位输入；S为和，Co是进位输出；如果要实现多位加法可以进行级联，就是串起来使用。
【74LS283如何实现级联,全加器真值表原理分析？】

比如32位+32位，就需要32个全加器；这种级联就是串行结构速度慢，如果要并行快速相加可以用超前进位加法。
如果将全加器的输入置换成A和B的组合函数Xi和Y（S0…S3控制）,然后再将X,Y和进位数通过全加器进行全加，就是ALU的逻辑结构结构。即 X＝f（A，B)；Y＝f（A，B）不同的控制参数可以得到不同的组合函数,因而能够实现多种算术运算和逻辑运算。
