红色部分所标的尺寸确实是指肋板的厚度。因为红色部分的剖面线部分表示的是肋板的重合剖面，也就是表示的是肋板的断面形状，而这个尺寸的尺寸界线正好在厚度的轮廓的延长线上，所以该尺寸正好表示的是肋板断面的厚度。

文章插图
ug做剖视图时，如何让肋板不出现剖面线？
做一个清晰的图纸来表达一下。

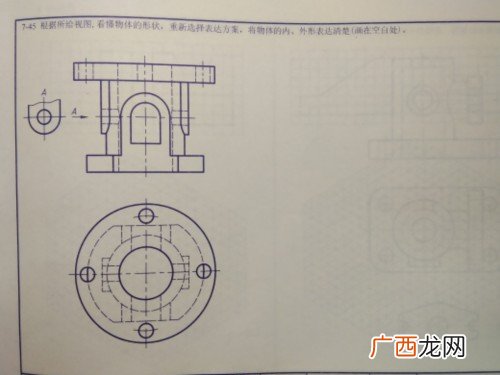

根据你提供的图片信息，你这张图纸缺失的线型大概就是主视图中“绿色”部分的线型，其中有
【大学机械制图肋板指的是什么,ug做剖视图时，如何让肋板不出现剖面线？】1）轮廓线
2）剖面线
3）中心线
共计8处，如果你对图纸的想象力不够，建议可以画一个三维图零件，然后做一个剖视图来处理来导出工程图，这样就可以很清晰的看到图纸所有表达的形状了。
当然，图纸种的线型和颜色有不统一的地方，是因为需要表达清楚给你看到缺失的部分，真实的设计图纸不能这样表达，各种线型之间的颜色和大小都是有严格界定的。
同时，为了不打脸，我在上面的图纸上，也可能会有遗漏的地方，欢迎来找茬吧。
