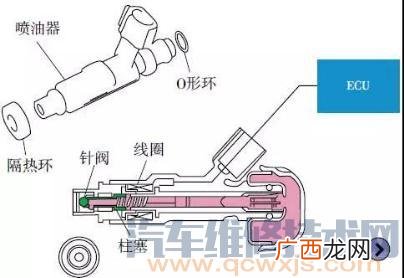

喷油器结构由滤网、导线插孔、电磁线圈、弹簧、衔铁、阀针及阀座等组成。喷油器系维持发动机运转的重要部件，由喷油器体，喷油嘴，支座，弹簧等组成。由喷油器供油口泵进高压油，喷油器体内产生高压作用到喷油嘴锥面上，当油压超过调定值时喷油嘴阀芯开启，高压油从喷嘴小孔喷出，呈雾状到发动机缸筒里燃烧，使活塞往复运行。
【喷油器的工作原理,电路板喷油工作原理？】

文章插图
电路板喷油工作原理？
电喷系统中喷油器基本工作原理是：

一般汽车电控汽油喷射装置有3个部分组成：供油部分、供气部分和控制部分。其中供油部分由油箱、汽油泵、汽油滤清器、压力调节器和喷油器组成，汽油泵将汽油从油箱抽出经汽油滤清器过滤杂质，经压力调节器加压使汽油压力高于进气歧管的负压力，再经输油管送至各缸的喷射器。喷射器相当于一个开关，控制开关的部件就是ECU（电子控制单元）。

喷射器由电磁线圈控制，而电磁线圈电流的通断则是由ECU根据传感器反馈的信号进行处理，发送电信号到喷射器，该电信号确定了喷射器开启和喷射汽油的时间，这个时间的间隔称为喷射器的“脉冲宽度” 。喷射器电磁线圈通电后产生磁场，在磁场作用下柱塞克服弹簧力而被吸起，带着阀体离开阀座，汽油则在压力下从喷嘴口喷出；当电磁线圈断电时磁场消失，柱塞在弹簧力作用下下移，阀体顶着阀座封闭了喷嘴口，汽油也就出不去了。阀体以构造划分有球阀和针阀两种。为了保证喷油的精确度，球阀或针阀与阀座都要求有很高的加工精度，而且阀体的升程微小，只有0.1毫米左右。由于有压力调节器作用，喷油器前方是高压力油路，后方是进气歧管的低压力，压力差形成了负压力，保证燃油形成雾状喷射到进气门附近。
