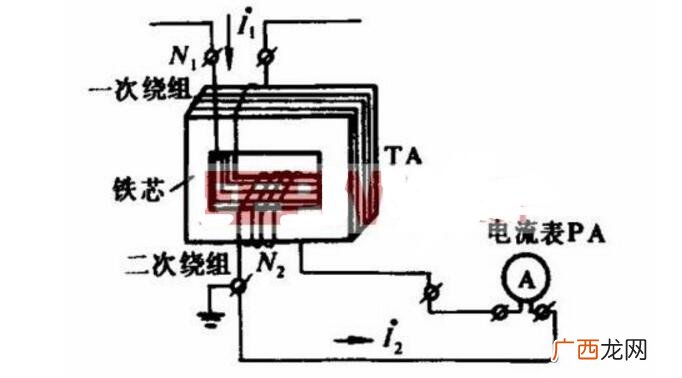

电流互感器原理是依据电磁感应原理制成的。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
【电流互感器的工作原理是什么,漏电流互感器工作原理？】

文章插图
漏电流互感器工作原理？
原理：同一回路的两根线穿过同一漏电流互感器，由于每根导线上的电流大小相等，方向相反，所以，其总的电流矢量和等于0 。当漏电流互感器以下的导线漏电时，由于回路有了分支，因此穿过漏电流互感器的电流矢量和不再等于0，互感器次级有感应电势产生，从而推动执行机构跳开主回路，起到保护作用。
互感器：互感器（instrument transformer）又称为仪用变压器，是按比例变换电压或电流的设备及电流互感器和电压互感器的统称。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设备。互感器主要分为电压互感器和电流互感器两种。
