手动换向阀是手动杠杆操作的方向控制阀门，在液压系统中起换向（改变液流方向）和开关（接通或切断液流）作用。阀芯在阀体内的定位方式有弹簧钢球定位和弹簧自动复位两种。根据阀芯在阀体内停留的工作位置可分二位和三位。三位四通换向阀当阀芯处于左位或右位时液流方向分别为交叉相通（P口→B口，A口→T口）或直通（P口→A口，B口→T口），阀芯中位时有各种通油形式（即滑阀机能）。二位四通换向阀只有左位或右位，中间过渡位置也可以有各种通油形式。

【什么是三位四通换向阀,换向阀中的位和通分别代表什么意思？】手动换向阀在石油、化工生产中有着广泛的应用，在合成氨造气系统中最为常用。此外，手动换向阀还可作成阀瓣式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。

?

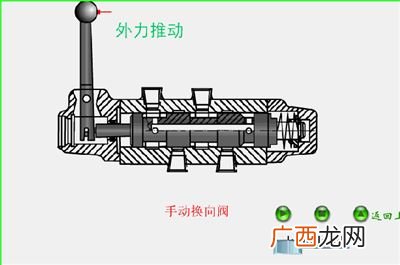

手动换向阀的原理

手动换向阀工作时手上操作产生的推力借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。

文章插图
换向阀中的位和通分别代表什么意思？
换向阀中的位，代表换向阀阀芯与阀体的相对位置数，换向阀的通代表换向阀的工作油口个数。
例如，三位四通电磁换向阀，三位表示该换向阀阀芯与阀体有三个相当位置，换向阀符号中有三个正方形。四通表示该换向阀有四个工作油口，分别是压力油口P口，回油口T口，输出油口A口和B口。
