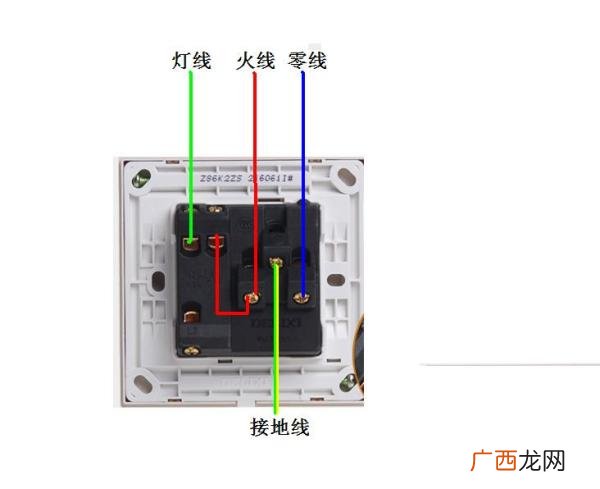

1、开关用来控制插座电源的通断，可按以下方法接线：把火线接入开关的L接线端子（火线进线口），将开关的L1接线端子（火线出线口）与两孔插座的L接线端子（火线接线口）联接，将零线接入插座的N接线端子（零线接线口）。
2、开关用于控制灯具，插座不用开关控制，接线方法：把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。

文章插图
多孔插座板三根线接线方法？
【多孔插座怎么接线,多孔插座板三根线接线方法？】插座板规范的接线方法是：先将红色相线接在右桩头L上，再把蓝色零线接在左桩头N上，最后将黄绿双色接地线接在中间上面桩头PE上，电线接在桩头上螺丝一定要拧紧，避免松动会引起电流增大而烧坏桩头。三孔插线板适合于外壳是金属的及功率比较大的用电器。
