方法步骤如下:

第一步,打开CAD找到要测量面积的房间。

第二步,选择默认,多段线,把要测量的房间圈起来。

【在CAD里怎么测量面积,CAD怎么看面积？】第三步,选择文字编辑。

第四步,编辑名字面积。

第五步,右击鼠标,点击插入字段,字段类别选择对象,对象类别处点击后面十字图标,用十字图标点击房间红色的多段线,再点击面积,小数,精度改为0,点击确认。

第六步,去掉后面六位数字,剩下的就是面积。

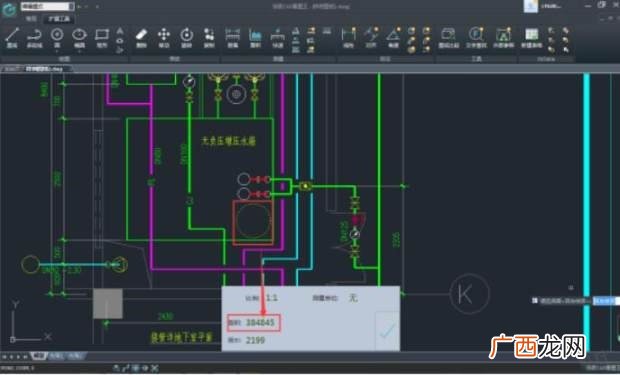

第七步,还有一种比较简单的,临时测量面积,输入aa空格键,选着要测量的区域。

文章插图
CAD怎么看面积？
方法一：CAD自带面积统计命令计算面积，快捷键：AA，输入AA命令，回车依次点选需要测量面积的每个角点，得出区域面积。或者将输入AA后，根据命令栏提示，输入“O”,回车后选中要测量面积的多边形，此处需要注意，一定要是多边形或者圆这样由一条多段线组成的闭合图形，由多条直线组成的封闭空间是不可以这样用这个方法的。
方法二：对于由多条直线组成的图形因线段较多，点选角点较多，可以应用面域命令先生成封闭面域，再求出面域的面积即可。首先输入命令“REG”，回车后选中所有直线，再次回车形成面域，选中面域,按键盘Ctrl+1调出特性面板，查看面积即可。或者应用方法一选择组成的面域求出面积。
方法三：对于由多条直线组成的图形因线段较多，点选角点较多，可以应用创建边界命令来创建封闭多边形边界，再求出面域的面积即可。首先输入命令“BO”，回车后选中直线围合的区域，形成边界，选中多边形边界,按键盘Ctrl+1调出特性面板，查看面积即可。或者应用方法一选择组成的多段线求出面积。（注意这个方法可以允许封闭空间有小缺口，而方法二不允许）。
方法四：如果需要求面积的图形是封闭图形，比如矩形，圆，或者其他由多段线组成的封闭空间，或者面域，可以直接按键盘Ctrl+1调出特性面板，查看面积。
方法五：当有多个空间面积需要一同计算时，可以利用方法三，形成封闭的多边形空间，然后在空间内填充任意填充图案(不同空间填充不同图案也可以），选中所有填充图案即可得到所有选中空间面积。
