轮廓度有多种解释，以线轮廓度为例，是指对曲线形状的要求，是限制实际曲线对理想曲线变动量的一项指标。
线轮廓度的公差带是包络一系列直径为公差值t的圆的两包络线之间的区域。诸圆的圆心位于具有理论正确几何形状的线上。
【面轮廓度的定义和检测方法,轮廓度标注示例解释？】轮廓度包括线轮廓度与面轮廓度，无基准要求时是形状公差，有基准要求时是位置公差。

文章插图

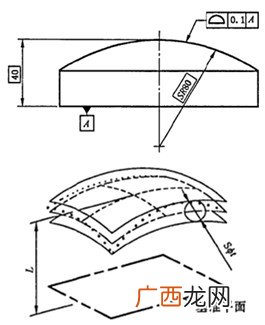

轮廓度标注示例解释？
面轮廓度属于3D公差，描述了一个表面的公差区域，通常为曲面形状。表面上任何一点的内外变化都不能超出轮廓公差带。一般情况下，当需要进行表面轮廓设计时，采用基本尺寸描述表面，用GD&T标注给出可接受的公差范围。这是一种新型的作画的方式，然后这种作画的方式能够准确的把它们的轮廓描述出来。轮廓度的定义是什么？
轮廓度的定义：所谓"轮廓度"，是指被测实际轮廓相对于理想轮廓的变动情况。这一概念用于描述曲面或曲线形状的准确度。轮廓度分类：说明：自由曲面的加工精度是以其轮廓度来测量的，是一种较难定义的几何要素，它不像一般规则几何要素那样，能用少量的参数给出精确定义，所以自由曲面加工精度的检验也变得较为复杂，主要表现在无法直接利用被测曲面本身作为测量基准，从而使测量结果中包含由于测量坐标系与设计坐标系不重合而造成的系统性误差。
