逆变器是把直流电能（电池、蓄电瓶）转变成定频定压或调频调压交流电（一般为220V ， 50Hz正弦波）的转换器。它由逆变桥、控制逻辑和滤波电路组成，那么逆变器工作原理是什么？

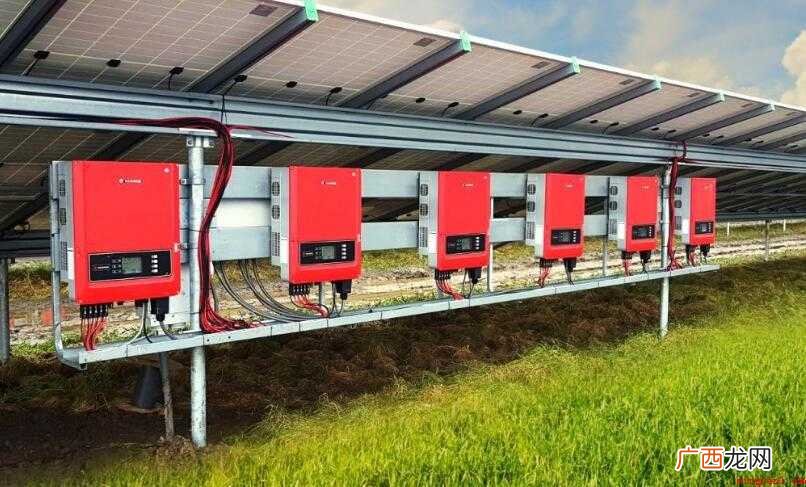

文章插图
1、输入接口部分：输入部分有3个信号， 12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM 。VIN由Adapter提供， ENB电压由主板上的MCU提供，其值为0或3V ，当ENB=0时， Inverter不工作，而ENB=3V时， Inverter处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端， Inverter向负载提供的电流也将不同， DIM值越小， Inverter输出的电流就越大。
2、电压启动回路：ENB为高电平时，输出高压去点亮Panel的背光灯灯管。
3、PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。
4、直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。
5、LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V 。
【逆变器工作原理是什么】6、输出电压反馈：当负载工作时，反馈采样电压，起到稳定Inventer电压输出的作用。
关于逆变器工作原理是什么内容的介绍就到这了。
