CAD软件是一种绘图软件，现在广泛应用于机械工业和建筑业，这也使绘图者更加方便。CAD如何绘制室内楼梯的平面图？让我们看看。

文章插图

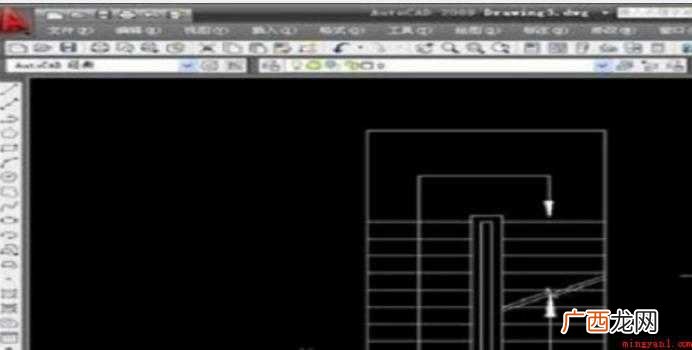

1、单击绘图工具栏中的直线按钮，然后点击正交按钮，绘制楼梯的墙壁和扶手，绘制下一步。

文章插图

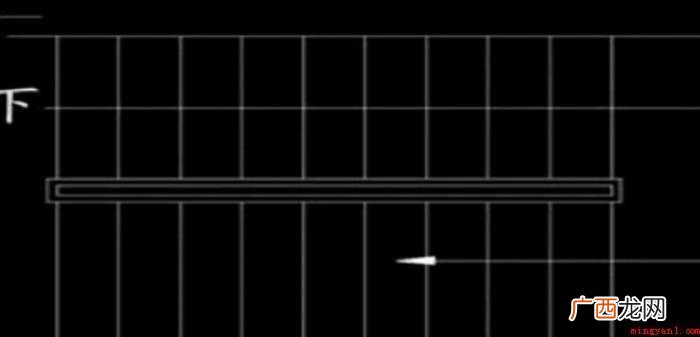

2、选择菜单栏中的格式，然后点击点式命令，在打开的点式对话框中选择X”样式。

文章插图

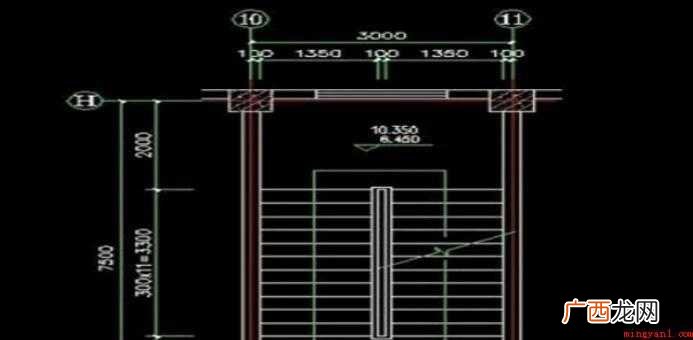

【CAD如何绘制室内楼梯的平面图】3、选择菜单栏中的绘图，然后点击点，然后使用定数等分命令div，以左边扶手的外面线段为对象，数目为10(可自拟)，绘制等分点。

文章插图

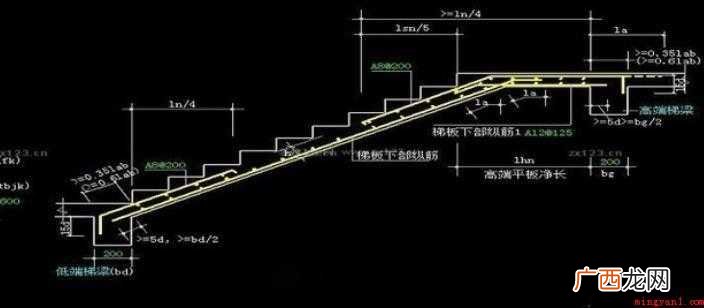

4、单击绘图工具栏中的直线按钮，以等分点为起点，左墙上的点为终点绘制水平线段。

文章插图

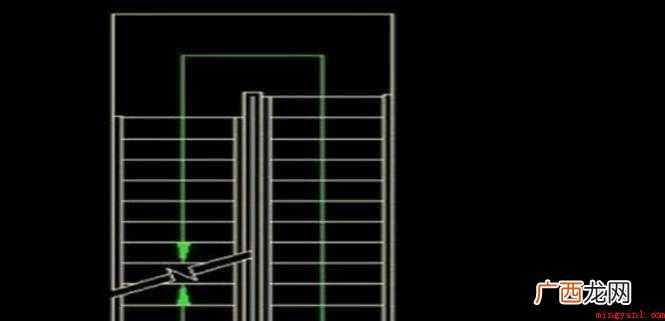

5、最后一步是删除修剪和绘制的等分点。完成后，我们可以使用镜像功能或绘制楼梯的另一侧，最后绘制。

文章插图
以上是关于的CAD如何绘制室内楼梯平面图的全部内容。
